HQ-L4型互感器特性综合测试仪|互感器综合测试仪

产品简介

HQ-L4是用间接法全自动化测试PT、CT特性，可完成CT伏安特性(1A,5A)、PT伏安特性、CT极性、PT极性等试验，CT的动稳定和短时热电流，CT变比极性和PT变比极性，自动计算CT的任意点误差曲线，

订购热线：021-54358329

在线咨询

产品介绍

HQ-L4型互感器特性综合测试仪 [详细说明书下载]--文件页数较多下载要几分钟

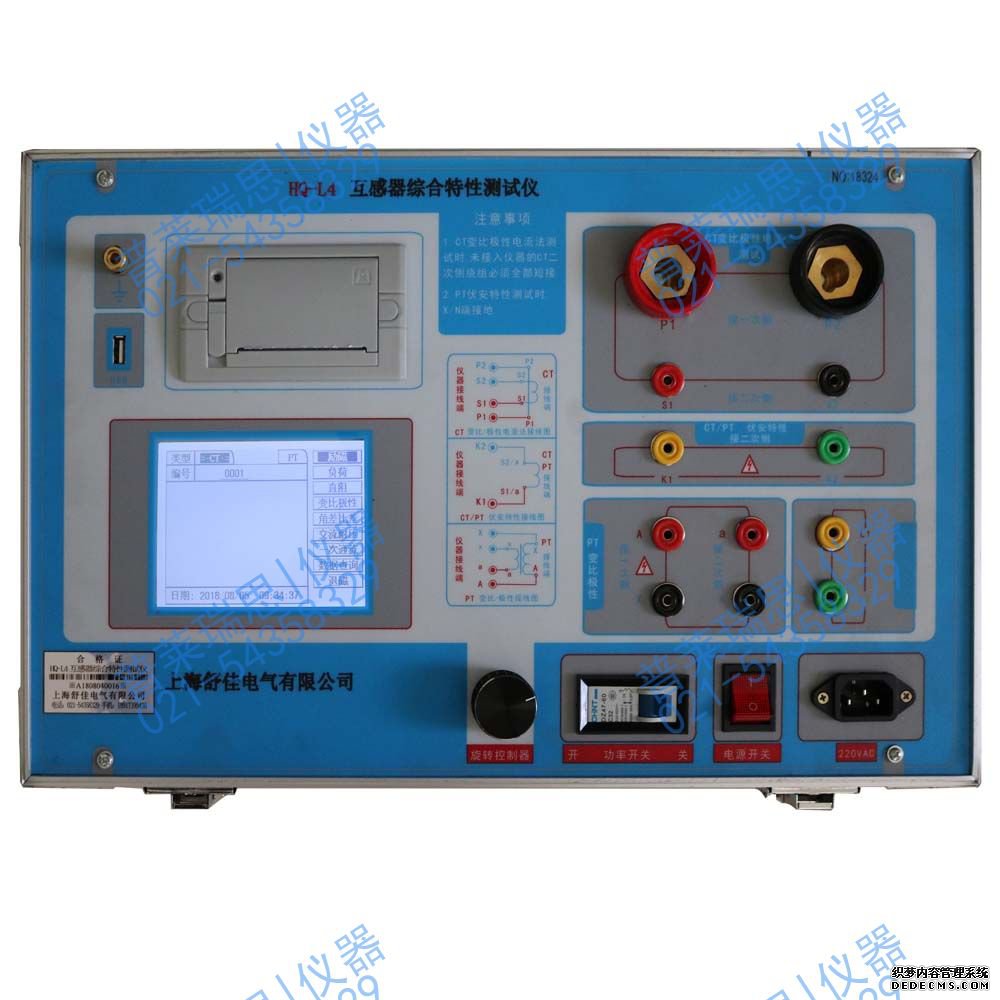

HQ-L4型互感器特性综合测试仪|互感器综合测试仪|互感器伏安特性综合测试仪
互感器特性综合测试仪是用间接法全自动化测试PT、CT特性，可完成CT伏安特性(1A,5A)、PT伏安特性、CT极性、PT极性等试验，CT的动稳定和短时热电流，CT变比极性和PT变比极性，自动计算CT的任意点误差曲线，CT/PT变比比差等结果参数。名称有：互感器综合特性测试仪,互感器特性测试仪,ct伏安特性测试仪,互感器伏安特性、变比、极性综合测试仪；

一.设计用途
设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
二.参考标准
GB 1207-2006、GB 1208-2006
三.主要特征
• 支持检测CT和PT
• 满足 GB1207、GB1208等规程要求.
• 无需外接其它辅助设备，单机即可完成所有检测项目.
• 自带微型快速打印机、可直接现场打印测试结果.
• 操作简便，带有智能提示，使用户更易上手操作。.
• 大屏幕液晶，图形化显示接口.
• 按规程自动给出CT/PT（励磁）拐点值.
• 自动给出5%和10%误差曲线.
• 可保存3000组测试资料，掉电后不丢失.
• 支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
• 小巧轻便≤22Kg，非常利于现场测试.
四．测试仪主要测试功能：（见表1）

CT（保护类、计量类）	PT
• 伏安特性（励磁特性）曲线	• 伏安特性（励磁特性）曲线
• 自动给出拐点值	• 自动给出拐点值
• 自动给出5%和10%的误差曲线	• 变比测量
• 变比测量	• 极性判断
• 比差测量	• 比差测量
• 相位（角差）测量	• 相位（角差）测量
• 极性判断	• 交流耐压测试
• 一次通流测试	• 二次负荷测试
• 交流耐压测试	• 二次绕组测试
• 二次负荷测试	• 铁心退磁
•二次绕组测试
• 铁心退磁

表1
五. 测试仪主要技术参数： （见表2）

项目		参数
工作电源		AC220V±10% 、50Hz
设备输出		0～2500Vrms， 5Arms（20A峰值）注：0～5A为真实值，大于5A～20A为计算值
大电流输出		0～600A
励磁精度		≤0.5%（0.2%读数+0.3%量程）
二次绕组电阻测量	范围	0.1～300Ω
二次绕组电阻测量	精度	≤0.5%（0.2%读数+0.3%量程）
二次实际负荷测量	范围	5～1000VA
二次实际负荷测量	精度	≤0.5%（0.2%读数+0.3%量程）±0.1VA
相位测量（角差）	精度	4min
相位测量（角差）	分辨率	0.1min
比差	精度	0.05%
CT 变比测量	范围	≤25000A/5A（5000A/1A）
CT 变比测量	精度	≤0.5%
PT 变比测量	范围	≤500KV
PT 变比测量	精度	≤0.5%
工作环境		温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m
尺寸、重量		尺寸：410mm × 260mm × 340mm ，重量：≤22Kg
